Ausbildungs-Schablone stano Elektro

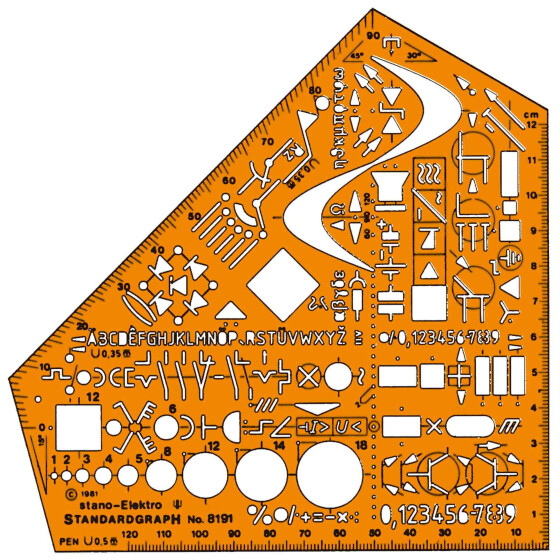

Die Standardgraph Schablone 8191 ist ein professionelles Zeichenhilfsmittel für die elektrotechnische Ausbildung, das speziell auf die Normvorgaben technischer Zeichnungen abgestimmt ist. Sie kombiniert praxisorientierte Funktionalität mit normgerechter Symbolik – ideal für Berufsschüler, angehende Elektroniker und Fachlehrer.

Enthaltene Symbole und Normelemente:
Schaltzeichen und Symbole gemäß den folgenden Normen:

• DIN 40700/1, /8, /9, /10, /14 – Elektroinstallationen und elektrische Betriebsmittel
• DIN 40706 – Schaltzeichen für elektrische Einrichtungen
• DIN 40712, DIN 40713 – Installationspläne und Stromlaufpläne
• DIN 40717 – Übersichtssymbole für Gebäudeinstallationen
• DIN ISO 1302 – Oberflächenangaben
• Normen für Mikroverfilmung – Verkleinerungsgerechte Symbolik für Archivzwecke

Diese Normsymbole bilden die Grundlage für korrekte, prüfungsrelevante Zeichnungen in Ausbildungsberufen der Elektrotechnik

Technische Ausstattung:

• 9 Kreise mit Radien von 1 mm bis 18 mm – für die saubere Darstellung runder Bauteile und Anschlüsse
• Integrierter Winkelmesser – für präzise Linienführung und Symbolausrichtung
• Normschrift-Felder für Buchstaben und Zahlen:
• Linienbreite: 0,35 mm (Buchstaben & Zahlen)
• Zusätzlich: Zahlen auch in 0,50 mm Linienbreite
• geeignet zum Zeichnen mit Feinminenstiften 0,3 mm und 0,5 mm sowie mit Tuschefüllern 0,35 mm und 0,5 mm

Praktische Zeichenhilfe:

• Tuschenoppen: Erzeugen einen minimalen Abstand zwischen Schablone und Zeichenfläche → Vermeidung von Verwischen bei Tuschezeichnungen
• Material: orange-transparentes, kontrastverstärkendes Kunststoff → perfekte Sicht auf den Bleistiftstrich zur exakten Ausrichtung
• Robust, flexibel und schultauglich – ideal für täglichen Einsatz in Berufsschule oder Betrieb

Wir empfehlen diese Schablone für

• Auszubildende in Elektroberufen: z. B. Elektroniker für Energie- und Gebäudetechnik, Mechatroniker, Industrieelektriker
• Berufsschulen, Überbetriebliche Ausbildungszentren, HWKs, IHKs
• Fachlehrer und Prüfer im Bereich Elektrotechnik und Technisches Zeichnen

verglichen mit dem Elektro-Winkel von Rumold sind die Symbole verschieden angeordnet, Unterschiede gibt es im Detail
