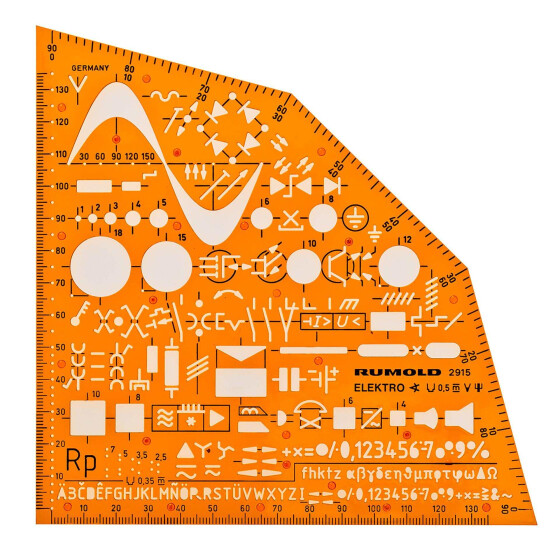

Ausbildungs-Schablone Elektro

Diesen Schulwinkel empfehlen wir für Ausbildung und Studium zum Zeichnen von Schaltzeichen für die Elektrotechnik und Elektronik

• Symbole und Schaltzeichen entsprechend den Normen DIN 40700/1, DIN 40700/8, DIN 40700/9, DIN 40700/10, DIN 40700/14 DIN 40706, DIN 40712, DIN 40713, DIN 40717, DIN ISO 1302 und den Normen für Microverfilmung
• 9 Kreise mit Radien von 1 bis 18 mm
• Winkelmesser
• Buchstaben und Zahlen in Normschrift Linienbreite 0,35 mm, Zahlen auch in Linienbreite 0,50 mm
• geeignet für Tuschefüller 0,35 mm und 0,5 mm und für Feinminenstifte 0,3 mm und 0,5 mm
• Tuschenoppen schaffen den kleinen Abstand zwischen Schablonenunterseite und Papier, mit dem Verwischen von Tusche vermieden werden kann
• aus kontrastverstärkendem orange-transparenten Kunststoff, damit der Bleistiftstrich bei der Justierung der Schablone deutlich sichtbar bleibt

verglichen mit dem Elektro-Winkel von Standardgraph sind die Symbole verschieden angeordnet, Unterschiede gibt es im Detail
