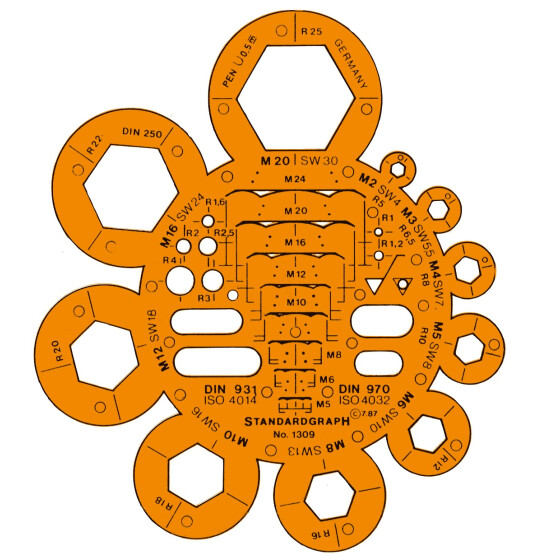

Abrundungs-/Mutternschablone

Artikelnummer: STD1309F
Kategorie: Metall

Zeichenschablone Abrundungs- / Muttern vereinfacht das Zeichnen von Abrundungen mit Radien von 1 mm bis 25 mm und Muttern M2 bis M24

Oberflächenzeichen nach DIN 970
Muttern werden entsprechend den Normen DIN ISO 4014, DIN ISO 4032 in Draufsicht und fast immer in kompletter Seitenansicht dargestellt
Schablone entspricht DIN 250 und den Normen für Microverfilmung
geeignet für Feinminenstifte 0,50 mm, Fallminenstifte und Tuschefüller 0,50 mm
Tuschefacette schafft den kleinen Abstand zwischen Schablonenunterseite und Papier, mit dem Verwischen von Tusche vermieden werden kann
aus kontrastverstärkendem orange-transparenten Kunststoff, damit der Bleistiftstrich bei der Justierung der Schablone deutlich sichtbar bleibt

Die Abrundungs- und Mutternschablone enthält wesentliche Teile der Abrundungs- oder Radienschablone 1310F und der Schrauben- und Mutternschablone 4321
