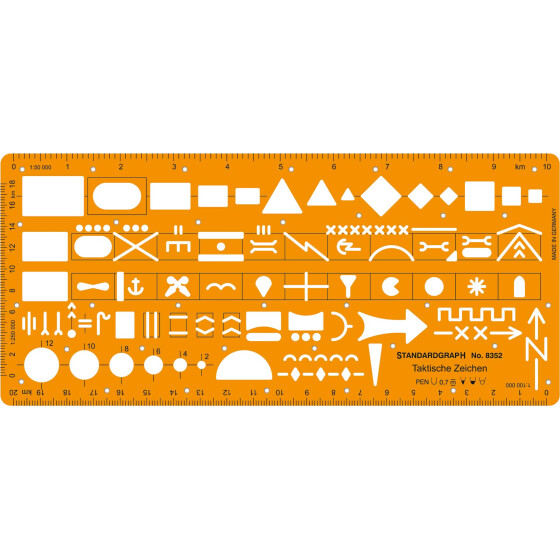

Truppenzeichenschablone

Kurzbeschreibung:

• Zeichenschablone zur Darstellung von taktischen NATO-Zeichen gemäß APP-6(D)/APP-6(E).
• Zur normgerechten Abbildung von Truppenteilen, Dienstbefehlsstellen, Personen, Waffen, Geräten, Einrichtungen und Anlagen.
• Integrierte Reduktionsskalen für Maßstäbe 1:50 000, 1:100 000 und 1:250 000.
• aus hochwertigem orange-transparenten Kunststoff, der auch feine Bleistiftlinien kontrastreich hervorhebt
• geeignet für Feinminenstifte, Pigmentliner "S", für Tuschefüller mit Linienbreite 0,70 mm (wenn die Pläne im Lichtpausverfahren vervielfältigt werden müssen), Bleistifte, Fallminenstifte
• mit Tuschenoppen

Technische Daten:

• Artikelnummer: Standardgraph 8352
• Material: Stabiler, transparenter Kunststoff
• Anwendungsbereich: Karten- und Lagearbeit, Führungsskizzen, Ausbildung
• Maßstäbe: 1:50 000, 1:100 000, 1:250 000
• Inhalt: Taktische NATO-Symbole für Truppen, Führungsstellen, Ausrüstung und Infrastruktur
• Symbolik gemäß: APP-6(D) / APP-6(E)

Einsatzbereich:

• Verwendung im militärischen Ausbildungsbetrieb, bei Stabsrahmenübungen, Einsatzvorbereitung sowie in der taktischen Kartenarbeit.
• Geeignet für Soldaten, Ausbilder und Bedarfsträger im Bereich Führungsunterstützung.

Besondere Hinweise:

• Symbolik nach NATO-Vorgaben – keine eigenständige STANAG für physische Schablonen
• Integrierte Reduktionsskalen zur maßstabsgerechten Übertragung auf Lagekarten
• Herstellung durch Standardgraph – technisches Zeichenwerkzeug „Made in Germany“
