Trinkwasser-Installation DIN EN 806-1

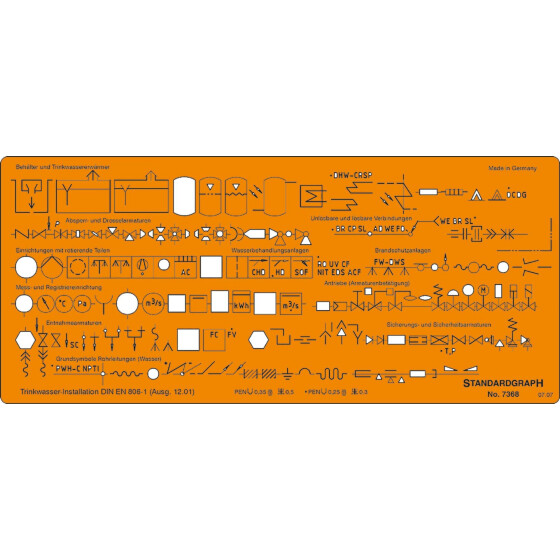

die Schablone Standardgraph 7368 ist ein unverzichtbares Werkzeug, um im Berufsalltag normkonforme, effiziente, präzise und professionelle technische Zeichnungen von Rohrleitungs- und Apparatesystemen in Trinkwasserversorgungsanlagen in Gebäuden und Grundstücken zu erstellen

Normgerechtes Arbeiten (DIN EN 806-1)
Die Schablone ist speziell dafür konzipiert, die Symbole und Darstellungen gemäß der europäischen Norm DIN EN 806-1 für Trinkwasserinstallationen zu enthalten. Diese Norm regelt die technischen Regeln für Trinkwasser-Installationen und ist für alle Fachbetriebe bindend. Die Verwendung der Schablone stellt sicher, dass die erstellten Zeichnungen den geltenden Vorschriften entsprechen.

Standardisierung und Eindeutigkeit
Durch die Verwendung standardisierter Symbole, wie sie auf der Schablone zu finden sind, wird eine einheitliche Sprache in den technischen Zeichnungen geschaffen. Das ist entscheidend für die Kommunikation zwischen Planern, Installateuren, Bauleitern und Prüfern. Missverständnisse werden vermieden, da jeder die Symbole richtig interpretiert.

Zeitersparnis und Effizienz
Das manuelle Zeichnen jedes einzelnen Symbols ist zeitaufwändig und fehleranfällig. Die Schablone ermöglicht ein schnelles und präzises Übertragen der notwendigen Symbole auf den Plan, was den Zeichenprozess erheblich beschleunigt und die Effizienz steigert.

Präzision und Sauberkeit
Die Schablone gewährleistet, dass alle Symbole exakt und in der richtigen Größe gezeichnet werden. Die integrierten Tuschenoppen verhindern dabei das Verwischen von Tinte oder Tusche, was zu sauberen und professionellen Zeichnungen führt. Dies ist besonders wichtig bei Planungsunterlagen, die oft auch zur Genehmigung eingereicht werden müssen.

Ausbildungsstandard
In der Ausbildung von Anlagenmechanikern für Sanitär-, Heizungs- und Klimatechnik (SHK) ist es entscheidend, den Auszubildenden von Anfang an das normgerechte und professionelle Zeichnen beizubringen. Die Schablone ist ein ideales Lehrmittel, um die korrekte Symbolik und deren Anwendung zu vermitteln.

Qualitätssicherung
Letztlich trägt die Verwendung solcher spezialisierten Schablonen zur allgemeinen Qualitätssicherung in der Ausführung von Trinkwasserinstallationen bei. Klare und präzise Pläne sind die Grundlage für eine korrekte und sichere Installation.

Orange-transparenter Kunststoff für optimale Sicht
Der orange-transparente Kunststoff verstärkt den Kontrast und sorgt dafür, dass Sie Bleistiftstriche unter der Schablone perfekt erkennen können. Dies ermöglicht präzises Ansetzen und Kontrollieren Ihrer Zeichnungen

Empfohlen für:
Feinminenstift: 0,3mm / 0,5mm
Pigmentliner: 0,3mm / 0,5 mm
Tuschefüller: 0,35mm / 0,5mm - Schablone hat Tuschenoppen an der Unterseite
