Schnellverstellzirkel - wie funktioniert das?
beim Geometriezirkel läuft die Mitteltriebspindel in einer Gewindebuchse mit steilen Flanken - diese Konstruktion ermöglicht die präzise Einstellung des gewünschten Radius. Die Kehrseite ist, das der Benutzer viel "am Rad drehen" muss, um die gewünschte Einstellung zu erreichen

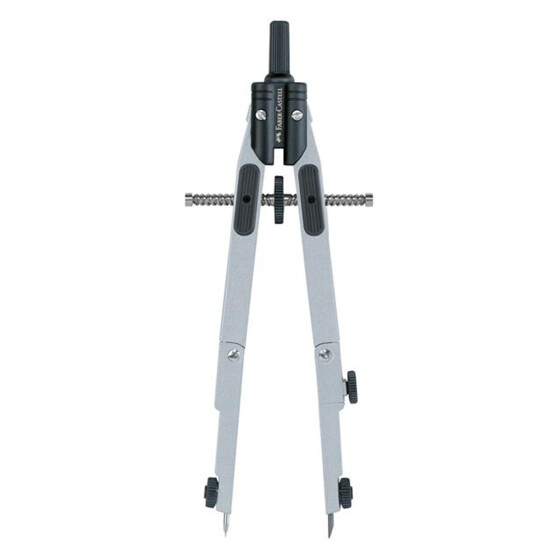

beim Schnellverstellzirkel mit Druckhebeltasten - TZ-Zirkel - ist die Gewindebuchse hälftig mit Gewinde, die andere Hälfte plan (ohne Gewinde ausgeführt). Die Druckhebel heben die Mitteltriebsspindel in den planen Bereich der Buchse, die "grobe" Einstellung des Radius kann schnell erreicht werden, nach Loslassen der Druckhebel erfolgt die Feineinstellung über die in der Gewindebuchse laufende Spindel.
beim Schnellverstellzirkel mit "selbstlaufender oder schnelllaufender Spindel" - die meisten Schulzirkel - läuft die mit geringerer Steigung - "grober" - ausgeführte Mitteltriebsspindel mit einer "größeren Übersetzung" - die Zirkelschenkel können auseinandergezogen werden, die Feineinstellung ist nicht so präzise wie beim Geometriezirkel oder beim Schnellverstellzirkel mit Druckhebeltasten und feiner Spindel
Herstellerangaben: A.W.Faber-Castell Vertrieb GmbH, Nürnberger Straße 2, D-90546 Stein, Deutschland, www.faber-castell.de, info@faber-castell.de
