Übersicht Teilungen von Reduktionsmaßstäben / Dreikantmaßstäben

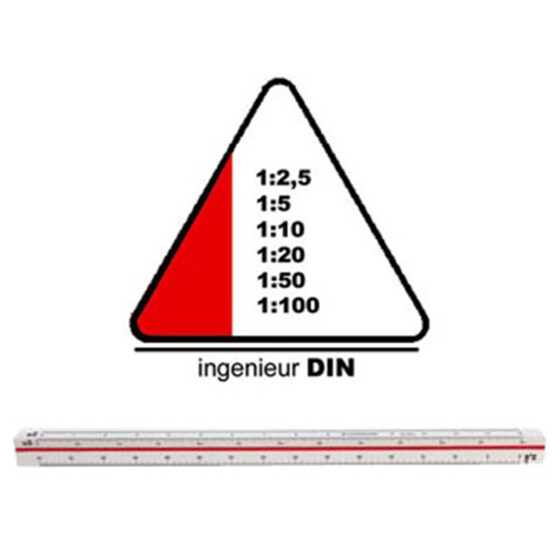

- Teilung DIN / Ingenieur (F): 1:2,5 / 5 / 10 / 20 / 50 / 100
- Teilung 1 Architekt (A): 1:20 / 25 / 50 / 75 / 100 / 125
- Teilung 2 Berufsschule (D): 1:20 / 25 / 33,33 / 50 / 75 / 100
- Teilung 4 Architekt (B): 1:100 / 200 / 250 / 300 / 400 / 500
- Teilung 6 Vermessung (C): 1:500 / 1000 / 1250 / 1500 / 2000 / 2500
- Teilung 7 Vermessung (E): 1:50 / 100 / 200 / 250 / 1440 / 2880
- Teilung 9 Maschinenbau (G): 1:15 / 20 / 25 / 33,33 / 50 / 100
Übersicht Längen
- 15 cm - Taschenformat "für unterwegs"
- 30 cm - Standardformat
- 50 cm - für extra große Planzeichnungen, die "von Hand" gezeichnet werden
Dreikantmaßstäbe sind in der Regel 30 cm lang. Heute werden diese aus einem Polymerwerkstoff gefertigt, beziehungsweise in hochwertigen Ausführungen aus Leichtmetall (Aluminium) gefertigt. Bei der Auswahl der Werkstoffe wird auf die Maßhaltigkeit besonderen Wert gelegt. Früher wurden auch Dreikantmaßstäbe aus Holz gefertigt und mit Skalen aus Aluminium, bzw. später mit einem hochwertigen Polymerwerkstoff, der temperaturbeständig und maßhaltig sein sollte, beklebt. Verwendung findet der Dreikantmaßstab vor allem, wenn mit unterschiedlichen Maßstäben gearbeitet wird und zeitaufwändige Umrechnungen vermieden werden sollen.
Um 6 verschiedene Skalen an einem Lineal unterzubringen, ist der Maßstab im Querschnitt sternförmig und dieser „Stern“ dreistrahlig. Zum Zeichnen ist der Dreikantmaßstab konstruktionsbedingt nicht brauchbar, vielmehr ist seine alleinige Funktion das Abgreifen von Maßen in maßstäblich gedruckten Zeichnungen und Plänen.
